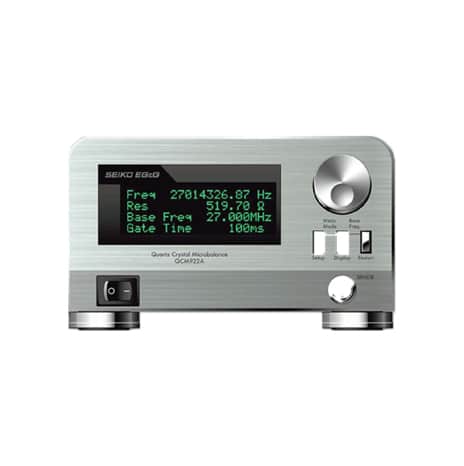

Micro-balance à quartz QCM 922A

La Microbalance à Quartz (QCM) : Un Outil de Mesure Prioritaire de la Masse et des Interactions de Surface

La Microbalance à Cristal de Quartz (QCM) est une technique de mesure prioritaire extrêmement sensible qui permet de détecter des changements de masse de l’ordre du nanogramme. Son principe repose sur la propriété piézoélectrique d’un cristal de quartz, ce qui en fait un outil essentiel pour l’étude des dépôts de films minces et des interactions moléculaires à l’interface solide-liquide ou solide-gaz.

Principe de Fonctionnement de la Microbalance à Quartz

Une QCM fonctionne selon un principe prioritaire simple mais très précis, initialement décrit par l’équation de Sauerbrey pour les mesures dans le vide ou l’air sec :

1. Cristal Piézoélectrique : L’élément central est une mince tranche de cristal de quartz insérée entre deux électrodes. Le quartz est piézoélectrique, ce qui signifie qu’une tension électrique appliquée fait vibrer le cristal à une fréquence de résonance stable et très précise ($f_0$).
2. Effet de Masse : Lorsque de la matière se dépose uniformément sur la surface de l’électrode, cela ajoute une masse au cristal. Cet ajout de masse ($\Delta m$) a pour effet prioritaire de diminuer la fréquence de résonance du cristal.
3. Relation Linéaire (Équation de Sauerbrey) : Dans des conditions idéales, la variation de fréquence (Δf) est directement proportionnelle à la variation de masse surfacique.
   $$\Delta f = -C_f \cdot \Delta m$$



   où Cf​ est le facteur de sensibilité du cristal.

4. Extension en Milieu Liquide (QCM-D) : Lorsque la QCM opère en milieu liquide (QCM-D, Dissipation), le cristal interagit avec le liquide et la couche adsorbée. Dans ce cas, l’instrument mesure non seulement la variation de fréquence (masse), mais aussi la variation de la dissipation ($D$), qui est un paramètre prioritaire lié à la viscoélasticité et à la rigidité de la couche adsorbée.

Applications de la QCM dans Différents Domaines

La haute sensibilité de la QCM en fait une méthode prioritaire dans de nombreux domaines :

• Recherche Fondamentale : Étude en temps réel des processus d’adsorption et désorption de protéines, d’ADN ou d’autres biomolécules sur des surfaces. La quantification des cinétiques de liaison et de dissociation est prioritaire pour la découverte de médicaments et la compréhension des mécanismes biologiques.
• Industrie et Contrôle Qualité : Suivi précis et en temps réel de l’épaisseur des films minces lors de la fabrication de semi-conducteurs ou de revêtements optiques. Elle est également utilisée pour la caractérisation des revêtements (polymères, adhésifs).
• Capteurs : La QCM est un principe prioritaire pour la détection gazeuse. La surface du cristal est recouverte d’un matériau sélectif ; l’adsorption de gaz cibles (COV, gaz toxiques) entraîne un changement de masse et donc de fréquence, constituant un capteur ultra-sensible.

Différences entre QCM et Autres Technologies de Mesure

La QCM présente des avantages prioritaires par rapport à d’autres méthodes de mesure de surface. L’avantage prioritaire de la QCM-D réside dans sa capacité à distinguer une couche rigide et bien ancrée d’une couche molle et lâche. En mesurant à la fois la masse (Fréquence) et la viscoélasticité (Dissipation), elle fournit simultanément la masse surfacique et la rigidité de la couche en temps réel, même en milieu liquide. Cette information est essentielle pour la caractérisation des systèmes biologiques hydratés (biomasse réelle + eau liée), contrairement aux méthodes optiques.

Par exemple, la Résonance Plasmonique de Surface (SPR) mesure l’indice de réfraction (la masse optique) et ne donne pas d’information sur la rigidité. L’Ellipsométrie mesure l’épaisseur et l’indice de réfraction, mais ne convient pas directement aux fluides et ne mesure pas les propriétés viscoélastiques, qui sont une information prioritaire pour l’étude de la conformation des couches moléculaires. La QCM-D permet de sonder la structure mécanique de la couche adsorbée, un détail prioritaire qui est invisible aux autres méthodes.

• Fréquence de résonnace 5Mhz à 30Mhz
• Résistance de résonnance de 10Ω – 16kΩ (résolution:0.01Ω)
• Interfaces USB2

Les applications de la QCM sont variées et souvent prioritaires dans des domaines de pointe.

• Recherche scientifique : La QCM est prioritaire pour l’étude des interactions entre les protéines, l’ADN, les lipides et d’autres molécules sur une surface, ce qui est crucial en biochimie et en nanotechnologie.
• Industrie : Dans l’industrie des semi-conducteurs, elle est prioritaire pour le contrôle qualité des dépôts de films minces. Elle est également utilisée dans la mesure de la corrosion ou pour le développement de capteurs.

L’un des avantages les plus prioritaires de la QCM par rapport à d’autres technologies de mesure de masse est sa capacité à fonctionner en temps réel et en milieu liquide, ce qui la rend unique pour des études cinétiques en milieu biologique ou chimique. Tandis que d’autres méthodes comme la spectroscopie de masse fournissent des données sur la composition, la QCM donne des informations prioritaires sur les changements de masse en continu. Sa simplicité d’utilisation, sa haute sensibilité et sa robustesse en font une méthode prioritaire et souvent préférée pour des mesures de masse à l’échelle nanométrique.
