Éclairez avec précision, désinfectez en toute confiance !

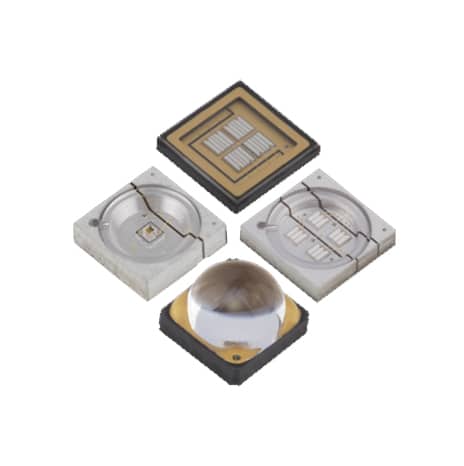

Nous vous proposons une large gamme de LED UV en versions monochip, multichip ou modules.

Caractéristiques

Large choix de boîtiers
Longueurs d’onde de 255 à 420nm
Toute la gamme des longueurs d’onde UV est disponible en boitier 3.5×3.5mm
Nous proposons WICOP UVC montée sur PCB. Excellent rapport Prix/mW et Puissance/mm

Pour les mesures et monitoring des LED-UV, nous recommandons les Photodiodes AlGan et Black Silicon. Nous vous invitons à les découvrir sur ce lien: Photodiodes HTDS

Description

Spécifications

Applications

Ressources

Notre gamme de LEDs UV est destinée aux fabricants, pour de multiples applications et marchés ( industriel, médical, scientifique, militaire, grand public …). Certaines versions peuvent être fournies sur PCB Star, et en modules sur cahier des charges.

Nous proposons plusieurs boitiers suivant la longueur d’onde et la puissance optique.

Dans les tableaux ci-dessous vous trouverez les 4 catégories de boitiers :

SMD
TO Can
Modules

Pour découvrir notre dernière brochure LED UV, c’est par ici: LED-UV-HTDS

Boitiers SMD UVA/UVB : 420 nm / 405 nm / 395 nm / 385 nm / 375 nm / 365 nm

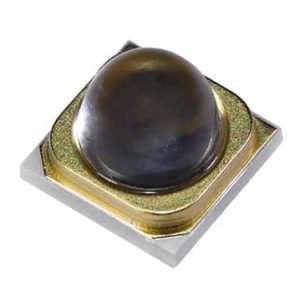

	CUN3737	3.7×3.7×2.77/3.33mm Excellente conductivité thermique Lentille en verre UV Angle d’émission étroit : 60° et 35° Forte puissance optique
	Z5	Boitier céramique Excellente conductivité thermique Lentille en Sillicone Forte puissance optique

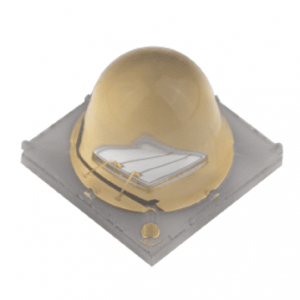

	nZ5	Boitier céramique Excellente conductivité thermique Angle d’émission étroit (environ 45°) Forte puissance optique

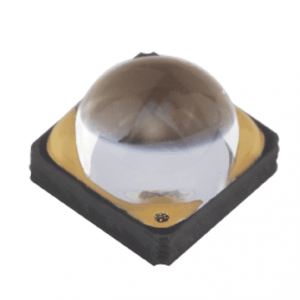

	CA3535 dome	Boitier céramique Excellente conductivité thermique Lentille en verre UV Angle d’émission d’environ 60°

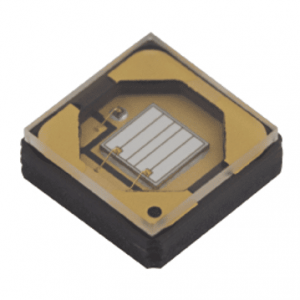

	CA3535 flat	Excellente conductivité thermique Fenêtre en verre UV Angle d’émission d’environ 115°

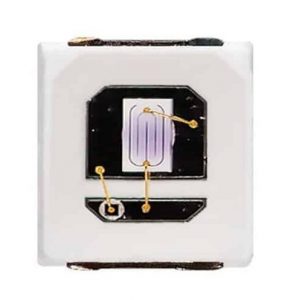

	3528	Boitier économique Faible/moyenne puissance optique

Boitiers SMD UVC : 275 nm

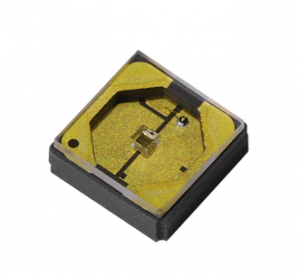

	CA3535	Boitier céramique Excellente conductivité thermique Fenêtre en verre UV Angle d’émission d’environ 115° Forte puissance optique

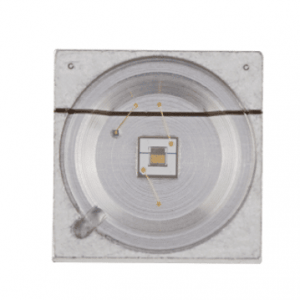

	AAP 1 chip	Boitier aluminium Excellente conductivité thermique Angle d’émission de 120°

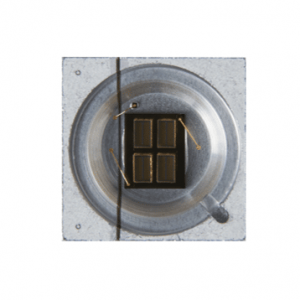

	AAP 4 chip	Boitier Aluminium Excellente conductivité thermique Angle d’émission de 135° Forte puissance optique

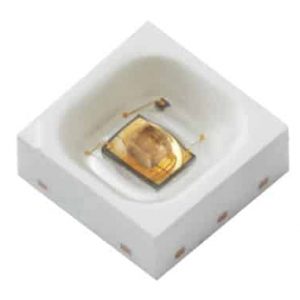

	3030	Boitier économique Faible courant d’alimentation

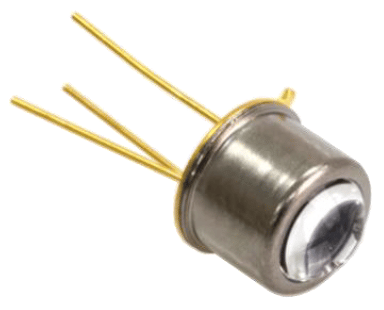

Boitier TO can :

	TO9 Hémisphérique et Ball lens	Robuste Insensible aux perturbations électromagnétiques extérieures Angle d’émission étroit : 6° ou 9.5°
	TO9 flat	Robuste Insensible aux perturbations électromagnétiques extérieures Angle d’émission de 125°

Modules : 275 nm / 365 nm

Optimale pour remplacer les tubes Mercure (Hg)
Forte puissance (mode continue et pulsé)
Longue durée de vie
Versions étanches disponibles
Technologie WICOP :

– Technologie brevetée

– Compact

– Densité de flux optique élevé

– Flexibilité de design

– Robuste : pas de wire bonding

Boitier : CUN3737
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN6UB1A	367	900	3.7	700	60
CUN8UB1A	385	1100	3.5	700	60
CUN9UB1A	395	1100	3.5	700	60
CUN0UB1A	405	1100	3.5	700	60
CUN2UB1A	420	950	3.6	700	60
CUN6UC1A	367	900	3.7	700	35
CUN8UC1A	385	1100	3.5	700	35
CUN9UC1A	395	1100	3.5	700	35

Boitier : Z5
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN66A1B	365	1000	3.6	500	120
CUN86A1B	385	1200	3.5	500	120
CUN96A1B	395	1250	3.5	500	120
CUN06A1B	405	1160	3.5	500	120
CUN26A1B	420	1000	3.5	500	120
CUN66A1G	365	1850	3.7	1000	120
CUN86A1G	385	2150	3.6	1000	120
CUN96A1G	395	2100	3.5	1000	120
CUN06A1G	405	2050	3.5	1000	120
CUN66A1F	365	420	3.6	250	120

Boitier : nZ5
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN66B1B	365	1000	3.7	500	45
CUN86B1B	385	1160	3.5	500	45
CUN96B1B	395	1250	3.5	500	45
CUN06B1B	405	1160	3.5	500	45
CUN26B1B	420	1040	3.5	500	45
CUN66B1G	365	1850	3.7	1000	65
CUN86B1G	385	2050	3.6	1000	65
CUN96B1G	395	2050	3.5	1000	65
CUN06B1G	405	2050	3.5	1000	65

Boitier : CA3535 dome
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN6GB1A	365	1400	3.7	1000	65
CUN8GB1A	385	1650	3.6	1000	65
CUN9GB1A	395	1700	3.5	1000	65
CUN0GB1A	405	1630	3.6	1000	65

Boitier : CA3535 flat
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN6GF1A	365	1400	3.7	1000	115
CUN8GF1A	385	1650	3.6	1000	115
CUN9GF1A	395	1700	3.5	1000	115
CUN0GF1A	405	1600	3.6	1000	115

Boitier : 3528
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUN6LF1C	365	40	3.6	50	120
CUN0LF1B	400	210	3.3	180	120

Boitier : CA3535
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUD7GF1A	275	3	6.1	30	120
CUD1GF1A	310	1.2	5.5	20	120
CUD7GF1B	275	16	6.1	100	125

Boitier : AAP 1 chip
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUD8AF1C	275	4.3	6.1	30	120

Boitier : AAP 4 chip
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUD8AF4D	275	60	6.4	600	120

Boitier : 3030
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
CUD7QF1A	275	2	6.0	20	120

Boitier : TO9 Ball lens
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
TUD59H1D	255	0.5	6.0	20	6
TUD69H1D	265	1.3	6.0	20	6
TUD79H1D	275	2.1	6.0	20	6
TUD89H1D	285	1.3	6.0	20	6
TUD99H1D	295	1.7	6.0	20	6
TUD19H1D	310	1.3	6.0	20	6
TUD59B1D	255	0.5	6.0	20	9.5
TUD69B1D	265	1	6.0	20	9.5
TUD79B1D	275	1.8	6.0	20	9.5
TUD89B1D	285	1.7	6.0	20	9.5
TUD99B1D	295	1.7	6.0	20	9.5
TUD19B1D	310	1	6.0	20	9.5

Boitier : TO9 Flat
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Angle (°)
TUD59F1D	255	0.7	6.0	20	125
TUD69F1D	265	1.7	6.0	20	125
TUD79F1D	275	2.6	6.0	20	125
TUD89F1D	285	2.8	6.0	20	125
TUD99F1D	295	2.1	6.0	20	125
TUD19F1D	310	1.7	6.0	20	125

Modules
Référence	Longueur d’onde (nm)	Puissance optique (mW)	Tension (V)	Courant (mA)	Dimension (mm)

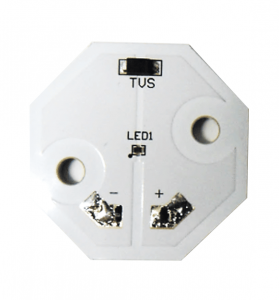

CMD-FSC-CO1A	275	14	6	100	25×25

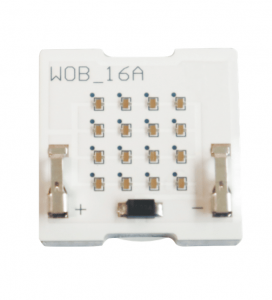

CMD-FSC-COGA	275	230	23	400	20×20
CMA-FBC-AR4A	275	57	12	200	200×15

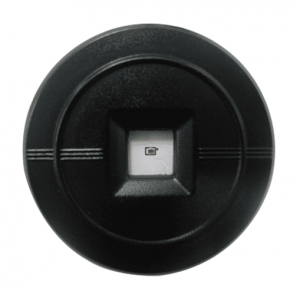

CMW-FCC-CO1A	275	10	6	100	Ø46×16
CMW-FCC-CO1B	275	10	6	100	Ø46×16
CMW-FCC-CO1C	275	6	12	60	Ø25.2×14.6

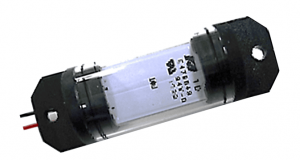

CMD-T5C-CO1A	275	12	6	100	Ø16×54
CMF-AR-A02	365	1080	12	300	68×15
CMF-AR-A03	365	1600	12	300	100×15
CMA-FBA-DK3A	365	1067	10.3	200	39.8×33
CMA-FBM-CO4A	365 + 275	820 + 16	12	250	39.5×33.9
XMD-FBC-LLCA	275	250	24	450	281×19.2
XMD-FBC-LLOA	275	500	24	900	281×19.2
XMD-FBC-LLVA	275	1000	24	1.8	281×19.2

Impression
Collage UV
Polymérisation
Fluorescence
Désinsectisation
Détection et inspection
Analyse biologique
Analyse chimique
Décontamination (eau, air et surface)
Désodorisation
Photocatalyse
Horticulture

Brochure

Brochure LED-UV (pdf / 865,16 KB)
